Reverse-engineering the first FPGA chip, the XC2064
project icestorm, reverse-engineered lattice ice40
PDF, Memory Usage Guide for iCE40 Devices
apt install python3-pip python3-venv gcc-riscv64-unknown-elf python3 -m venv env . env/bin/activate pip install -r ~/dl/requirements-litex.txt time python3 ~/dl/litex_setup.py --init --install --config=full
$ openFPGALoader --Version openFPGALoader v1.0.0
write bitstream to flash:
$ openFPGALoader -b ice40_generic top.bin empty Can't read iSerialNumber field from FTDI: considered as empty string Jtag frequency : requested 6.00MHz -> real 6.00MHz Parse file DONE JEDEC ID: 0x20ba16 Detected: micron N25Q32 64 sectors size: 32Mb 00000000 00000000 00000000 00 start addr: 00000000, end_addr: 00010000 Erasing: [==================================================] 100.00% Done Writing: [==================================================] 100.00% Done Reset and Wait for CDONE: Done

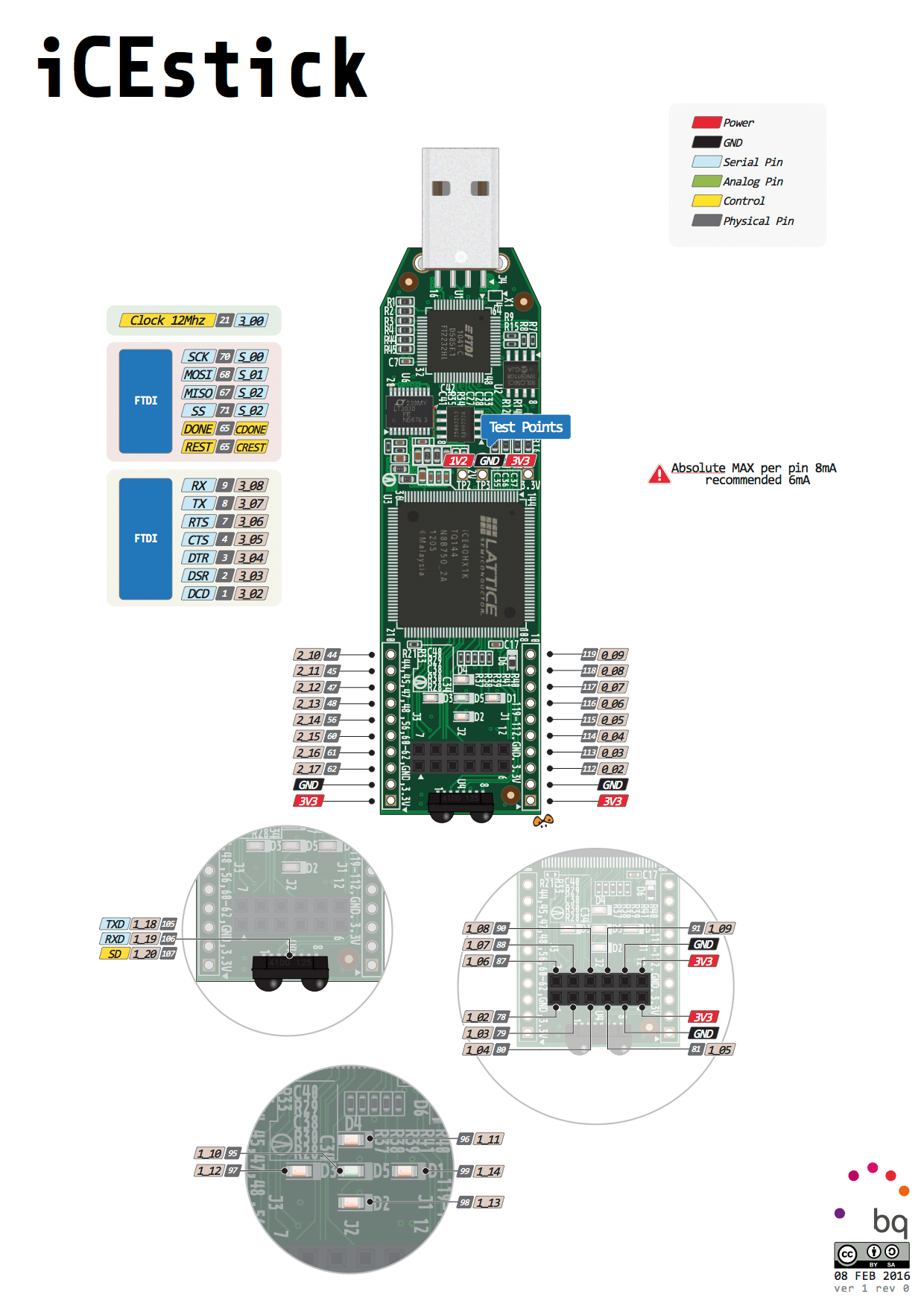

read back the contents of spi flash on lattice icestick:
$ iceprog top.bin init.. cdone: high reset.. cdone: low flash ID: 0x20 0xBA 0x16 0x10 0x00 0x00 0x23 0x71 0x32 0x74 0x15 0x00 0x95 0x00 0x39 0x18 0x05 0x17 0x05 0x71 file size: 32220 erase 64kB sector at 0x000000.. programming.. done. reading.. VERIFY OK cdone: high Bye. $ openFPGALoader -b ice40_generic --dump-flash --file-size 32220 dump.bin empty Can't read iSerialNumber field from FTDI: considered as empty string Jtag frequency : requested 6.00MHz -> real 6.00MHz Read Flash JEDEC ID: 0x20ba16 Detected: micron N25Q32 64 sectors size: 32Mb dump flash (May take time) Open dump file DONE Read flash : [==================================================] 100.00% Done Reset and Wait for CDONE: Done ~/src/examples/ice40_i2c $ sha1sum top.bin dump.bin 63683072c1c941e1ed51aa710f4cf7d28b6e0e33 top.bin 63683072c1c941e1ed51aa710f4cf7d28b6e0e33 dump.bin
